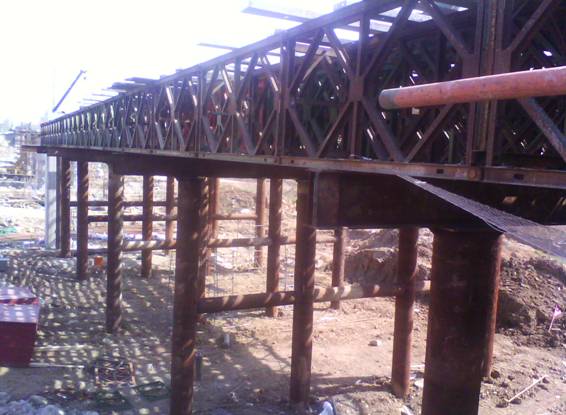

钢管柱及贝雷架

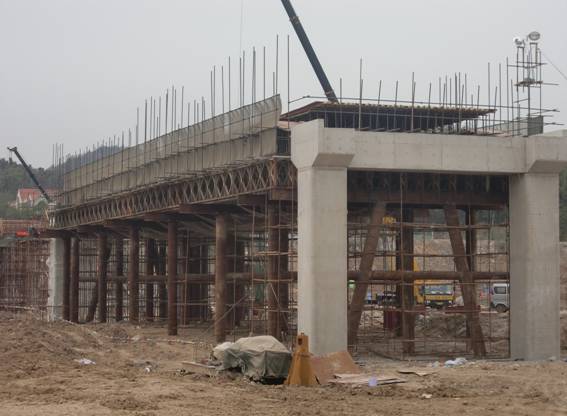

主跨贝雷架施工现场
蚌埠闸（分洪道）加固工程施工Ⅱ标段新建防汛交通桥工程设计公路等级为二级，公路荷载为Ⅱ级。主桥结构为三跨简支下承式钢管混凝土简支系杆拱桥，最大跨径为61.64m。
本工程主跨支架施工原计划为满堂支架，因诸多因素导致工期滞后，如按满堂支架施工，在汛期之前无法拆除满堂支架，当分洪道分洪时，较大流速情况下河面漂浮物将对满堂支架的稳定带来不利影响，给工程的安全造成隐患。为确保汛期施工安全和工程进度要求，参建各方经过反复讨论和研究后决定采用贝雷架支撑体系作为模板支撑体系的方案。
贝雷架选用国产 1500× 3000型贝雷桁架片，高度 1.5m，每单片长度 3.0m。本防汛桥主跨长度为61.64m，采用20个单片组装成长度为60m的贝雷架片，贝雷架在系梁部位采用三排单层构造，中间部位采用双排单层构造。三排单层构造的排距为0.5m，双排单层构造的排距为0.8m，共使用贝雷片计400片。
贝雷架于2013年3月23日开始施工，至2013年4月15日已全部施工完成，具备支架预压等下道工序施工条件。
